私たちにできること

設計技術

ポンプ設計

設計部門は大きく分けて2つの仕事をしています。
① お客様のニ-ズに合わせて基本計画を立て、新技術の提案や、機械の信頼性や品質レベルの創り込みを通じて、お客様に満足していただく
② 必要な機能を満足する機器を製造するために、製作図面情報を創出する

各設計部門において、専門分野を持ったエンジニアが各種解析コードの活用、計算・検討プログラムの開発を行い、「もの作り」を支えています。
そのうちポンプ設計では立軸斜流ポンプ、横軸ポンプ、高圧ポンプ等多くの種類のポンプの設計を行っています。
設計に当たっては、ご使用条件、立地条件などを考慮します。さらに、製品ごとの仕様に合わせて、CFD解析、強度解析、あるいは水槽試験により、最適な形状・流れ込み形状を計画し、高効率かつメンテナンス性に優れたポンプを設計しています。

  • ポンプ設計 形状の検討

    形状の検討

    3次元CADモデルにより強度評価やCFD解析を実施。これを鋳物用木型作成データとして活用しています。

  • ポンプ設計 水槽試験

    水槽試験

    模型を使用し、有害な渦のない流れとなる水槽形状を確認します。

    適用規格

    • ・ANSI/HI
    • ・ターボ機械協会/TSJ
  • ポンプ設計 横軸両吸込渦巻ポンプ

    横軸両吸込渦巻ポンプ

    工場試運転でポンプ性能を確認した後、お客様へ出荷します。

  • ポンプ設計 立軸ポンプ構造モデル

    立軸ポンプ構造モデル

    立軸ポンプ製品全体について、三次元CADモデルを作成し、最適設計に活用しています。

送風機設計

送風機設計では、ガス、空気等を扱う「送風機」と呼ばれる機器の設計を行っています。 お客様のご使用条件、また使用する場所の立地条件に合わせて、必要なCFD解析や強度解析などを実施し、高効率かつメンテナンス性に優れた最適な機器設計を行っています。

  • 送風機設計 形状の検討

    形状の検討

    3次元CADにて形状を作成し、そのデータを、強度解析、他部品との干渉のチェックなどの形状の検討から、製作に必要な鋼板の坂取り検討にまで活用しています。

  • 送風機設計 CFD解析例

    CFD解析例

    流れの方向を見えやすくするため、帯状の画像で表示しています。

  • 送風機設計 高速単独ブロワ

    高速単独ブロワ

    増速機を使用し、高速で回転させることにより、ブロワサイズのコンパクト化を図っています。

  • 送風機設計 多段ブロワ

    多段ブロワ

    メンテナンス性に優れた上下2つ割ケーシング構造を採用したブロワです。石油関連企業に多くの納入実績があります。

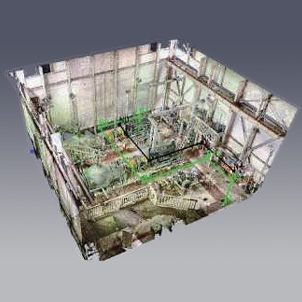

プラント設計

プラント設計では当社製品に接続される配管のレイアウトのみならず、駆動機、バルブ、制御上必要な機器などを含めたプラント全体の設計を行っています。当社のネットワーク化された環境の中で設計情報を共有化し、ウォータハンマ衝撃力、圧力バランスなどの検討を行い、最新の技術を取り入れながら、最適な配管仕様およびレイアウトを提案、施工しています。

  • プラント設計 設計風景

    設計風景

    お客様との詳細な打ち合わせを経て、機器の仕様、レイアウト、制御の設計を行っています。

  • プラント設計 横軸ポンプの配置

    横軸ポンプの配置

    機器の配置や配管ラインについて、操作やメンテナンスがしやすい最適な設計を実施・提案しています。

  • プラント設計 立軸ポンプの据付中

    立軸ポンプの据付中

    工場より出荷後、施工計画書に基づいて据付作業を行います。

  • プラント設計 据付完了後のガスタービン

    据付完了後のガスタービン

    据付完了後、実際に機器を運転して機能を確認したあと、お客様に引き渡します。

電装設計

電装設計では、安全かつ操作性のよい監視プログラムの作成や機器の選定、各種盤の設計・製作を行っています。 製作機器については出荷前に十分な試験を実施し、現地で想定されるあらゆる条件下での動作を確認し、お客様がご使用時に扱いやすく、ご満足頂ける製品を提供しています。

  • 電装設計 監視画面製作

    監視画面製作

    お客様のニーズに合わせて、実際の監視業務に最適な監視画面を作成しています。

  • 電装設計 中央監視操作卓

    中央監視操作卓

    お客様のメンテナンスや監視業務が容易となる機器設計を提案、実施しています。

  • 電装設計 盤写真

    盤写真

    必要な計器を最適に配列し、メンテナンス、監視業務のしやすい盤を設計、製作しています。

  • 電装設計 試験風景

    試験風景

    社内試験では、現地で想定されるすべての状況下で動作確認を行います。
