製品情報詳細

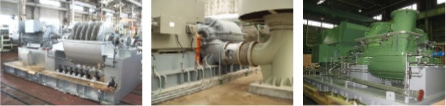

片吸込多段ターボブロワ

MODEL BTnP

石油およびガス、石油化学プラント用など

製品紹介

片吸込多段ターボブロワは、下記のコンセプトで設計・製作されています。

高い信頼性
各部品は、長年にわたり培われたノウハウにもとづき高精度に加工され、経験豊かな技術者により組み立てられています。

高効率
インペラと流路は、CFD解析により設計され、高効率化を図り軸動力の低減を実現しています。

静かな運転
回転体は動バランサにより不釣合いを除去し、運転時の振動を低減しています。
これにより、長期間の安定した連続運転が可能となっております。

容易なメンテナンス性
ケーシングは水平二つ割構造で、メンテナンスが容易です。

材質

部品名称 標準材質
インペラ 炭素鋼/ステンレス鋼/アルミ合金
ボス 炭素鋼/ステンレス鋼/鍛鋼/アルミ合金
主軸 炭素鋼/ステンレス鋼/鍛鋼
ケーシング 鋳鉄製 鋳鉄/ダクタイル鋳鉄
鋼板製 炭素鋼/ステンレス鋼
軸受 ころがり軸受/すべり軸受
軸受箱 鋳鉄

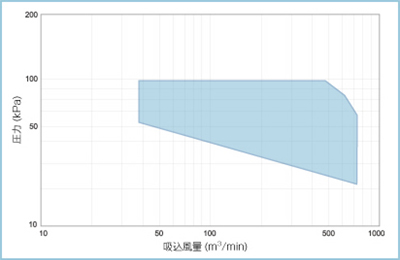

鋳鉄製ケーシング

参考グラフ

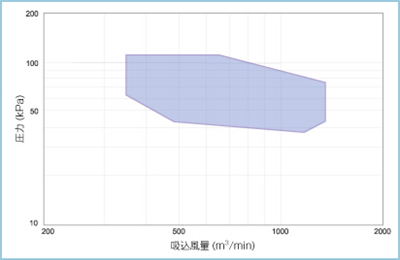

鋼板製ケーシング

参考グラフ

付属機器

  • 強制給油装置
  • ターニング装置
  • 吸込ベーン
  • 操作機
  • 吸込サイレンサ
  • 吸込フィルタ
  • 伸縮継手
  • 操作盤

納入実績

製油所向け
型式:ø700/600 片吸込5段ターボブロワ
仕様:499m³/min 86.2kPa 930kW
化学会社向け
型式:ø700/600 片吸込4段ターボブロワ
仕様:582m³/min 69.6kPa 800kW

ブロワの構造

風量制御

インレットベーンでブロワの風量を制御できます。

多段ブロワのインレットベーン

()内はインレットベーン開度

軸受部の構造

  • ころがり軸受ユニット

    ころがり軸受ユニット

    深溝玉軸受
    オイルバス潤滑
    一体型軸受箱
    油切り

  • すべり軸受ユニット

    すべり軸受ユニット

    強制給油式すべり軸受
    上下2つ割軸受箱
    油切り
