片吸込2段遠心ファン
MODEL FT2B
石油およびガス、石油化学プラント用など

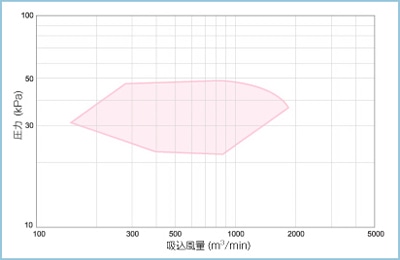

製品紹介
片吸込2段遠心ファンは、下記のコンセプトに基づいて、設計・製作されています。
高効率
インペラと流路は、CFD解析により設計され、高効率化を図り軸動力の低減を実現しています。
高い信頼性
高い加工技術に基づいて製造された実績豊富な部品で構成されています。
静かな運転
回転体は動バランサにより不釣合いを除去し、運転時の振動を低減しています。
これにより、長期間の安定した連続運転が可能となっております。
容易なメンテナンス
ケーシングは二つ割構造で、メンテナンス・点検作業が容易です。
材質
| 部品名称 | 標準材質 |
|---|---|
| インペラ | 炭素鋼／ステンレス鋼 |
| ボス | 炭素鋼／ステンレス鋼／鍛鋼／鋳鉄 |
| 主軸 | 炭素鋼／ステンレス鋼／鍛鋼 |
| ケーシング | 炭素鋼／ステンレス鋼 |
| 軸受 | ころがり軸受／すべり軸受 |
| 軸受箱 | 鋳鉄 |
付属機器
- ターニング装置
- 吸込ダンパ
- 吸込ベーン
- 吐出ダンパ
- 操作機
- 吸込サイレンサ
- 吸込フィルタ
- 伸縮継手
- 操作盤
納入実績
- 製紙会社向け
- 型式：#13 片吸込2段ターボ送風機
仕様：1666m³/min 41.4kPa 1510kW
- 石油化学向け
- 型式：#13 片吸込2段ターボ送風機
仕様：1230m³/min 35.5kPa 1050kW
ファンの構造
風量制御
ダンパ
吸込ベーン
軸受部の構造
-
ころがり軸受ユニット
深溝玉軸受
オイルバス潤滑
一体型軸受箱
フェルトリング -
ころがり軸受ユニット
自動調心ころ軸受
オイルバス潤滑
上下二つ割軸受箱
油切り -
すべり軸受ユニット
オイルリング潤滑すべり軸受
上下二つ割軸受箱
ラビリンスシール
